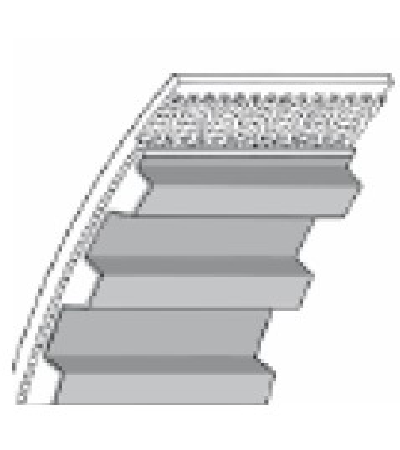

特 點

▪︎ 齒與齒的嚙合消除了傳動系統的打滑失效
▪︎ 無開始發動時的高張力，使負荷非常輕
▪︎ 確定的傳動精度
▪︎ 免維修，無需加以潤滑
▪︎ 耐水、適中的耐油性
▪︎ 適用溫度：-30℃至80℃
▪︎ 經濟型傳動帶
▪︎ GEN III 耐溫可達100℃，傳動力多25%

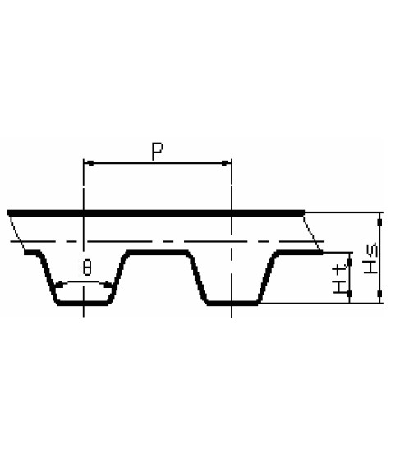

型號	P	Hs	Ht	θ
T2	2mm	1.1	0.5	40°
T2.5	2.5mm	1.3	0.7	40°
T5	5mm	2.2	1.2	40°
T10	10mm	4.5	2.5	40°
T20	20mm	8	5	40°



 規 格 標 記 示 例

T10X960X50

節線長 960 960mm
帶　型 T10
帶　寬 50 50mm



T2 齒節距：2mm

皮帶型號	節線長mm	齒數
T2	68	34
T2	90	45
T2	108	54
T2	118	59
T2	120	60
T2	120FA	60
T2	138	69
T2	140	70
T2	144	72
T2	150	75
T2	160	80
T2	180	90
T2	200	100
T2	220FA	110
T2	220FN2	110
T2	220	110
T2	240	120
T2	256	128
T2	262	131
T2	280	140
T2	292	146
T2	320	160
T2	360	180
T2	600	300
T2	710	355
T2	710FA	355



T2.5 齒節距：2.5mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
T2.5	137.5	55	T2.5	317.5DL	127
T2.5	120	48	T2.5	330	132
T2.5	145	58	T2.5	380	152
T2.5	160	64	T2.5	395	158
T2.5	160FA	64	T2.5	400FA	160
T2.5	177.5	71	T2.5	415DL	166
T2.5	180	72	T2.5	420	168
T2.5	182.5	73	T2.5	420FA	168
T2.5	200	80	T2.5	420FN168	168
T2.5	210FA	84	T2.5	457.5DL	183
T2.5	210FN28	84	T2.5	480	192
T2.5	220FN3	88	T2.5	500	200
T2.5	225	90	T2.5	540	216
T2.5	230	92	T2.5	540FA	216
T2.5	230FA	92	T2.5	600	240
T2.5	245	98	T2.5	600FA	240
T2.5	250	100	T2.5	620	248
T2.5	265	106	T2.5	650	260
T2.5	285	114	T2.5	650FN2	260
T2.5	285FA	114	T2.5	780	312
T2.5	290	116	T2.5	950	380
T2.5	305	122	T2.5	1300	520
T2.5	305FA	122	T2.5	1300FA	520
T2.5	305FN1	122	T2.5	1350FA	540
T2.5	317.5	127	T2.5	1475FA	590



T5 齒節距：5mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
T5	100	20	T5	455	91	T5	700	140
T5	150DL	30	T5	460DL	92	T5	720	144
T5	150	30	T5	460	92	T5	725	145
T5	165	33	T5	480	96	T5	750	150
T5	180	36	T5	500	100	T5	750DL	150
T5	185	37	T5	505	101	T5	765	153
T5	200	40	T5	510	102	T5	780	156
T5	210	42	T5	515DL	103	T5	800	160
T5	215	43	T5	525	105	T5	815	163
T5	220	44	T5	525FA	105	T5	815DL	163
T5	225	45	T5	525DL	105	T5	840	168
T5	245	49	T5	545	109	T5	840DL	168
T5	250	50	T5	550	110	T5	860	172
T5	255	51	T5	560	112	T5	860DL	172
T5	260	52	T5	575	115	T5	900	180
T5	260DL	52	T5	590	118	T5	920	184
T5	270	54	T5	590DL	118	T5	925	185
T5	280	56	T5	600FN	120	T5	940	188
T5	295	59	T5	610	122	T5	940DL	188
T5	300DL	60	T5	615FN	123	T5	990	198
T5	305	61	T5	620	124	T5	990FA	198
T5	330	66	T5	620DL	124
T5	340	68	T5	625DL	125
T5	355	71	T5	630	126
T5	365	73	T5	630FA	126
T5	390	78	T5	650	130
T5	400	80	T5	650FA	130
T5	410	82	T5	660	132
T5	410DL	82	T5	690	138
T5	420	84	T5	690FA	138



T10 齒節距：10mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
T10	260	26	T10	980	98
T10	260	26	T10	1010	101
T10	350	35	T10	1080	108
T10	370	37	T10	1110	111
T10	410	41	T10	1140	114
T10	410	41	T10	1150	115
T10	420	42	T10	1210	121
T10	440	44	T10	1210	121
T10	450	45	T10	1240	124
T10	500	50	T10	1240	124
T10	530	53	T10	1250	125
T10	530	53	T10	1250	125
T10	560	56	T10	1300	130
T10	600	60	T10	1320	132
T10	610	61	T10	1320	132
T10	630	63	T10	1350	135
T10	630	63	T10	1350	135
T10	660	66	T10	1390	139
T10	660	66	T10	1400	140
T10	680	68	T10	1420	142
T10	690	69	T10	1420	142
T10	700	70	T10	1450	145
T10	720	72	T10	1460	146
T10	720	72	T10	1500	150
T10	730	73	T10	1560	156
T10	750	75	T10	1610	161
T10	760	76	T10	1610	161
T10	780	78	T10	1750	175
T10	800	80	T10	1780	178
T10	810	81	T10	1800	180
T10	840	84	T10	1880	188
T10	840	84	T10	1880	188
T10	850	85	T10	1960	196
T10	880	88	T10	2250	225
T10	890	89	T10	3040	304
T10	920	92	T10	3100	310
T10	960	96	T10	4780	478
T10	970	97	T10	4780DL**	478
T10	980	98



T20 齒節距：20mm

皮帶型號	節線長mm	齒數
T20	1260	63
T20	1460	73
T20	1780	89
T20	1880	94
T20	2360	118
T20	2600	130
T20	2600DL**	130
T20	3100	155
T20	3620	181
T20	3620DL**	181



FA：皮帶背部特別處理
FN：皮帶背部特別形狀
DL：雙面
*可訂做其他長度
**客製化產品
***只在客戶需要時製造

---



型號	P	Hs	Ht	θ
AT3	3mm	1.9	0.8	50°
AT5	5mm	2.7	1.2	50°
AT10	10mm	5.0	2.5	50°
ATP10	10mm	5.0	2.5	-
ATP15	15mm	6.6	3.75	-
AT20	20mm	9.0	5.0	50°



 規 格 標 記 示 例

AT10X960X50

節線長 960 960mm
帶　型 AT10
帶　寬 50 50mm

AT3 齒節距：3mm

皮帶型號	節線長mm	齒數
AT3	150	50
AT3	201	67
AT3	201	67
AT3	252	84
AT3	267	89
AT3	270	90
AT3	300	100
AT3	351	117
AT3	399	133
AT3	417	139
AT3	450	150
AT3	486	162
AT3	501	167
AT3	549	183
AT3	600	200
AT3	639	213
AT3	648	216
AT3	648	216
AT3	816	272
AT3	816	272
AT3	900	300
AT3	1011	337



AT5 齒節距：5mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
AT5	225	45	AT5	670	134
AT5	255	51	AT5	690	138
AT5	260	52	AT5	710	142
AT5	280	56	AT5	720	144
AT5	300	60	AT5	750	150
AT5	330	66	AT5	780	156
AT5	340	68	AT5	825	165
AT5	375	75	AT5	860	172
AT5	390	78	AT5	875	175
AT5	420	84	AT5	900	180
AT5	450	90	AT5	920	184
AT5	455	91	AT5	975	195
AT5	480	96	AT5	1050	210
AT5	490	98	AT5	1125	225
AT5	500	100	AT5	1230	246
AT5	525	105	AT5	1500	300
AT5	545	109	AT5	1750	350
AT5	600	120	AT5	2000	400
AT5	610	122	AT5	3350FA**	670
AT5	620	124	AT5	3800FA**	760
AT5	630	126
AT5	660	132



AT10 齒節距：10mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
AT10	440	44	AT10	1100	110
AT10	460	46	AT10	1150	115
AT10	500	50	AT10	1200	120
AT10	560	56	AT10	1210	121
AT10	570	57	AT10	1250	125
AT10	580	58	AT10	1280	128
AT10	600	60	AT10	1300	130
AT10	610	61	AT10	1320	132
AT10	660	66	AT10	1350	135
AT10	700	70	AT10	1360	136
AT10	730	73	AT10	1360 FN2	136
AT10	780	78	AT10	1400	140
AT10	800	80	AT10	1480	148
AT10	840	84	AT10	1500	150
AT10	840FN2	84	AT10	1600	160
AT10	880	88	AT10	1700	170
AT10	890	89	AT10	1720	172
AT10	920	92	AT10	1800	180
AT10	960	96	AT10	1800FN4	180
AT10	980	98	AT10	1860	186
AT10	1000	100	AT10	1940	194
AT10	1010	101	AT10	2910FN2	291
AT10	1050	105	AT10	2910FN79	291
AT10	1080	108



ATP10 齒節距：10mm

皮帶型號	節線長mm	齒數
ATP10	630	63
ATP10	660	66
ATP10	700	70
ATP10	7780	78
ATP10	840	84
ATP10	890	89
ATP10	920	92
ATP10	1010	101
ATP10	1080	108
ATP10	1150	115
ATP10	1280	128
ATP10	1400	140
ATP10	1650	165
ATP10	1760**	176
ATP10	1800	180



ATP15 齒節距：15mm

皮帶型號	節線長mm	齒數
ATP15	990**	66
ATP15	1125	75
ATP15	1185	79
ATP15	1260	84
ATP15	1395**	93
ATP15	1560	104



AT20 齒節距：20mm

皮帶型號	節線長mm	齒數
AT20	1000**	50
AT20	1100	55
AT20	1200**	60
AT20	1260	63
AT20	1500	75
AT20	1600**	80
AT20	1700	85
AT20	1760**	88
AT20	1800	90
AT20	1900**	95
AT20	1960**	98
