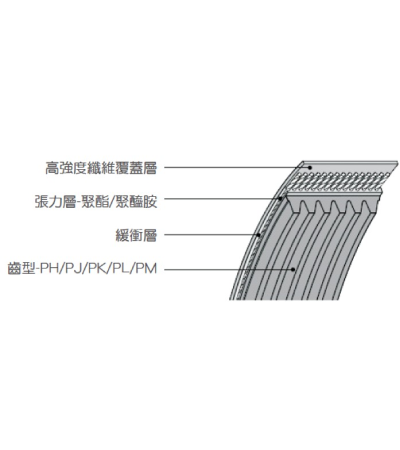

特 點

▪︎ 能傳送的功率大，範圍在0~600KW
▪︎ 具有較高的轉速比，速度最高可達80m/s
▪︎ 傳動結構簡單，可以進行多級傳動
▪︎ 低振動運轉，降低皮帶的噪音
▪︎ 受力均勻，避免振動翻轉，傳動平穩
▪︎ 使用壽命長
▪︎ 適中的耐油性、耐水性

 設 計 參 數

型號	PH	PJ	PK	PL	PM
Pb	1.6mm	2.34mm	3.56mm	4.7mm	9.4mm
rb min	0.3mm	0.4mm	0.5mm	0.4mm	0.75mm
rt max	0.15mm	0.2mm	0.25mm	0.4mm	0.75mm
h 平端	2.3mm	3.3mm	4.9mm	7.0mm	12mm
h 非平端	2.6mm	3.5mm
V max 線速度	80m/s	60m/s	50m/s	50m/s	40m/s
皮帶輪 min	9mm	20mm	50mm	75mm	180mm
惰輪 min	15mm	40mm	65mm	120mm	280mm



 標 記 示 例

10PL1841
10     多楔帶楔數
PL     皮帶型號
1841 有效周長：1841mm

---



PH型
有效周長
mm	inch
● 197	7.8
● 207	8.1
● 222	8.7
● 234	9.2
● 285	11.2
● 307	12.1
● 425	16.7
● 432	17
● 457	18
● 483	19
● 529	20.8





PJ型
有效周長		有效周長		有效周長
mm	mm	mm	inch	inch	inch
● 197	7.8	+889	35	●+*1397	55
● 207	8.1	●+*914	36	●*1428	56.2
● 234	9.2	●938	36.9	+1461	57.5
● 254	10	●960	37.8	●+*1473	58
● 267	10.5	●995	39.2	●+*1549	61
● 274	10.8	●+*1016	40	●+*1600	63
● 305	12	●1059	41.7	+1626	64
● 330	13	●1080	42.5	●+*1651	65
●+ 356	14	●+*1092	43	●*1663	65.5
●+ 381	15	●*1105	43.5	+1702	67
●+ *406	16	●1115	43.9	●+*1752	69
●+*432	17	●1123	44.2	+1778	70
●+*457	18	●1126	44.3	●+*1854	73
●+*483	19	●*1130	44.5	●*1895	74.6
●+*508	20	●*1150	45.3	●+*1910	75.2
●533	21	●+*1168	46	+*1930	76
●+*559	22	●+1200	47.2	●+*1956	77
●+*584	23	+1208	47.6	●1965	77.4
●+*610	24	●1222	48.1	+*1981	78
●+*660	26	●*1233	48.5	●*1992	78.4
+686	27	●+*1244	49	+2019	79.5
●+*711	28	●+*1270	50	●+*2083	82
●*723	28.5	●*1280	50.4	●+*2210	87
+*737	29	*1301	51.2	+2286	90
●+*762	30	●1315	51.8	●+*2337	92
●+787	31	●+*1321	52	●2413	95
●+*813	32	+*1333	52.5	●+*2489	98
+*838	33	●*1355	53.3
●+*864	34	●+*1372	54



PK型
有效周長		有效周長		有效周長
mm	mm	mm	inch	inch	inch
●526	20.7	●1050	41.3	●1760	69.3
●560	22	●1080	42.5	●1795	70.7
●575	22.6	●1110	43.7	●1830	72
●582	22.9	+1132	44.6	+1844	72.6
●597	23.5	●1146	45.1	●1863	73.3
+635	25	●1165	45.9	●1900	74.8
+648	25.5	●1194	47	●1930	76
●655	25.8	+1207	47.5	●1949	76.7
●673	26.5	+1230	48.4	●1971	77.6
●682	26.9	●1253	49.3	●+1980	78
●+698	27.5	●1295	51	●2030	79.9
●710	28	●1330	52.4	●2050	80.7
●740	29.1	●1360	53.5	●+2080	81.9
●755	29.7	●1387	54.6	●2100	82.7
●775	30.5	+1420	55.9	●2145	84.4
●790	31.1	●1425	56.1	+2171	85.5
●805	31.7	●1460	57.5	●2205	86.8
●818	32.2	+1481	58.3	+2225	87.6
●841	33.1	●1496	58.9	●2257	88.9
●870	34.3	+1521	59.9	●2330	91.7
●+884	.34.	●1530	60.2	●2385	93.9
●903	35.6	●1560	61.4	●2440	96.1
●915	36	●1580	62.2	+2471	97.3
●926	36.5	●1601	63	●+2480	97.6
●938	36.9	+1607	63.3	●2530	99.6
●954	37.6	●1626	61	+2551	100.4
●970	38.2	●1658	65.3	●2585	101.8
●995	39.2	+1675	65.9	●2612	102.8
●1015	40	●1682	66.2	●2680	105.5
●+1030	40.6	+1725	67.9	●2835	111.6



PL型
有效周長		有效周長
mm	mm	inch	inch
●954	37.6	●+*2020	79.5
●+*991	39	●+*2070	81.5
+1041	41	●+*2096	82.5
●*1075	42.3	●+*2134	84
+1149	45.2	●+*2197	86.5
+1168	46	●+*2235	88
+1194	47	●+*2324	91.5
+1219	48	●+*2362	93
●+*1270	50	●+*2476	97.5
+1295	51	●+*2515	99
+1321	52	●+*2705	106.5
●+*1333	52.5	●+*2743	108
+1346	53	●+*2845	112
●+*1371	54	●+*2895	114
●+*1397	55	●+*2921	115
●+*1422	56	●+*2997	118
+1435	56.5	●+*3086	121.5
+1473	58	●+*3124	123
●1480	58.3	●+*3289	129.5
+1499	59	●+*3327	131
●+*1562	61.5	●+*3492	137.5
●+*1613	63.5	●+*3696	145.5
+1651	65	●+*4051	1559.5
●+*1664	65.5	●+4191	165
●+*1715	67.5	+318	170
●+*1764	69.4	●+4470	176
●+*1803	71	●+4622	182
●+*1841	72.5	●+5029	198
●+*1943	76.5	●+5385	212
+1956	77	●+6096	240
●+*1981	78	+7055	277.8



PM型
有效周長
mm	inch
●+*2286	90
●+*2388	94
●+*2515	99
●+*2693	106
●+*2832	111.5
●+*2921	115
●+*3010	118.5
●+*3124	123
●+*3327	131
●+*3531	139
●+*3734	147
●+*4089	161
●+*4191	165
●+*4470	176
●+*4648	183
●+*5029	198
●+*5410	213
●+*6121	241
*502	256
●+*6883	271
●+*7646	301
●+*8408	331
●+*9169	361
●+*9931	391
●+10693	421
●+12217	481
●+13741	541
●+15266	601
+6764	660
