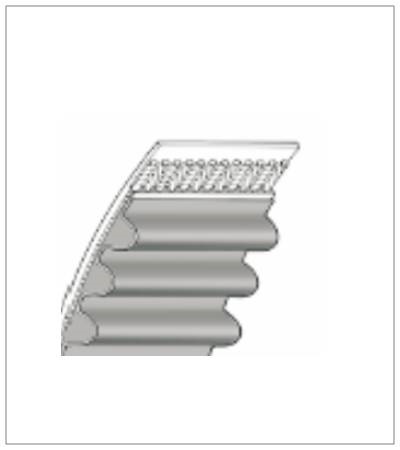

特 點

▪︎ 圓弧齒設計增大受力面提高傳動功率及扭距
▪︎ 受力均勻，減少磨損提高壽命
▪︎ 大的傳動功率可優化傳動結構節省空間
▪︎ 平頂齒頂降低齒高使齒的合更流暢
▪︎ 免維修，無需加以潤滑
▪︎ 耐水、適中耐油性

▪︎ 適用溫度：-20℃至100℃
▪︎  經濟型傳動帶

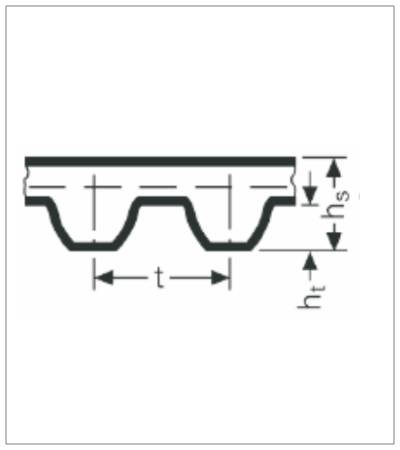

型號	P	Hs	Ht
S2M	2mm	1.4	0.76
S3M	3mm	2.0	1.14
S4.5M	4.5mm	2.81	1.71
S5M	5mm	3.4	1.91
S8M	8mm	5.3	3.05
S14M	14mm	10.2	5.3



 規 格 標 記 示 例：

STD 600-S8M-50
節線長 600 600mm
帶　型 S8M 齒型STD8M
帶　寬 50 50mm

---

S2M 齒節距：2mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
58-S2M	58	29	+180-S2M	180	90	+320-S2M	320	160
60-S2M	60	30	+182-S2M	182	91	324-S2M	324	162
76-S2M	76	38	+186-S2M	186	93	+328-S2M	328	164
+104-S2M	104	52	188-S2M-	188	94	+330-S2M	330	165
+106-S2M	106	53	+190-S2M	190	95	+336-S2M	336	168
+108-S2M	108	54	192-S2M	192	96	+340-S2M	340	170
110-S2M	110	55	200-S2M-	200	100	354-S2M	354	177
+112-S2M	112	56	+204-S2M	204	102	+380-S2M	380	190
+116-S2M	116	58	+206-S2M	206	103	386-S2M	386	193
+118-S2M	118	59	+210-S2M	210	105	396-S2M	396	198
+120-S2M	120	60	+212-S2M	212	106	400-S2M	400	200
+124-S2M	124	62	+214-S2M	214	107	+426-S2M	426	213
+128-S2M	128	64	+218-S2M	218	109	+452-S2M	452	226
+130-S2M	130	65	+220-S2M	220	110	+474-S2M	474	237
132-S2M	132	66	+224-S2M	224	112	494-S2M	494	247
+134-S2M	134	67	+230-S2M	230	115	+530-S2M	530	265
+140-S2M	140	70	+236-S2M	236	118	+560-S2M	560	280
+142-S2M	142	71	240-S2M	240	120	+572-S2M	572	286
144-S2M	144	72	+248-S2M	248	124	+600-S2M-	600	300
+150-S2M	150	75	250-S2M	250	125	+648-S2M	648	324
+152-S2M	152	76	+252-S2M	252	126	+656-S2M	656	328
154-S2M	154	77	+260-S2M	260	130	+710-S2M-	710	355
+156-S2M	156	78	+262-S2M	262	131	806-S2M	806	403
+158-S2M	158	79	+264-S2M	264	132	+856-S2M	856	428
160-S2M	160	80	+266-S2M	266	133	860-S2M	860	430
162-S2M	162	81	+274-S2M	274	137	876-S2M	876	438
+164-S2M	164	82	+276-S2M	276	138	880-S2M	880	440
166-S2M	166	83	284-S2M	284	142	892-S2M	892	446
170-S2M	170	85	+290-S2M	290	145	900-S2M	900	450
172-S2M	172	86	+302-S2M	302	151	+984-S2M	984	492
+174-S2M	174	87	+308-S2M	308	154	+3000-S2M	3000	1500
176-S2M	176	88	+310-S2M	310	155



S3M 齒節距：3mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
+150-S3M	150	50	+345-S3M	345	115
162-S3M	162	54	+354-S3M	354	118
+165-S3M	165	55	+360-S3M	360	120
171-S3M	171	57	+366-S3M	366	122
+174-S3M	174	58	378-S3M	378	126
177-S3M	177	59	+384-S3M	384	128
189-S3M	189	63	+399-S3M	399	133
192-S3M	192	64	402-S3M	402	134
+195-S3M	195	65	+405-S3M	405	135
201-S3M	201	67	417-S3M	417	139
207-S3M	207	69	+420-S3M	420	140
210-S3M	210	70	432-S3M	432	144
+213-S3M	213	71	+447-S3M	447	149
219-S3M	219	73	+459-S3M	459	153
+222-S3M	222	74	+480-S3M	480	160
+228-S3M	228	76	+486-S3M	486	162
+231-S3M	231	77	+501-S3M	501	167
+234-S3M	234	78	507-S3M	507	169
237-S3M	237	79	510-S3M	510	170
+240-S3M	240	80	+525-S3M	525	175
+246-S3M	246	82	537-S3M	537	179
+249-S3M	249	83	+555-S3M	555	185
252-S3M	252	84	+564-S3M	564	188
267-S3M	267	89	+573-S3M	573	191
+276-S3M	276	92	579-S3M	579	193
+285-S3M	285	95	+582-S3M	582	194
300-S3M	300	100	+597-S3M	597	199
309-S3M	309	103	+600-S3M	600	200
312-S3M	312	104	+609-S3M	609	203
+315-S3M	315	105	+621-S3M	621	207
318-S3M	318	106	633-S3M	633	211
+324-S3M	324	108	+675-S3M	675	225
327-S3M	327	109	+699-S3M	699	233
330-S3M	330	110	+753-S3M	753	251
+333-S3M	333	111	+825-S3M	825	275
+336-S3M	336	112	+1050-S3M	1050	350
+339-S3M	339	113	+1245-S3M	1245	415
+342-S3M	342	114	+3210-S3M	3210	1070



S4.5M 齒節距：4.5mm

皮帶型號	節線長mm	齒數
+180-S4.5M	180	40
+252-S4.5M	252	56
+279-S4.5M	279	62
+333-S4.5M	333	74
+351-S4.5M	351	78
+369-S4.5M	369	82
+387-S4.5M	387	86
+396-S4.5M	396	88
+450-S4.5M	450	100
+468-S4.5M	468	104
+486-S4.5M	486	108
+500-S4.5M	500	111
+504-S4.5M	504	112
+558-S4.5M	558	124
+801-S4.5M	801	178
+864-S4.5M	864	192
+905-S4.5M	905	201
+950-S4.5M	950	211



S5M 齒節距：5mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
+150-S5M	150	30	+675-S5M	675	135
255-S5M	255	51	+680-S5M	680	136
+300-S5M	300	60	+700-S5M	700	140
+325-S5M	325	65	+720-S5M	720	144
+340-S5M	340	68	+730-S5M	730	146
+345-S5M	345	69	+750-S5M	750	150
+350-S5M	350	70	+825-S5M	825	165
+375-S5M	375	75	+850-S5M	850	170
+390-S5M	390	78	+900-S5M	900	180
+400-S5M	400	80	+920-S5M	920	184
+410-S5M	410	82	+950-S5M	950	190
415-S5M	415	83	+975-S5M	975	195
+425-S5M	425	85	+1000-S5M	1000	200
+475-S5M	475	95	+1050-S5M	1050	210
+490-S5M	490	98	+1100-S5M	1100	220
+500-S5M	500	100	+1125-S5M	1125	225
+520-S5M	520	104	+1195-S5M	1195	239
+525-S5M	525	105	+1210-S5M	1210	242
+535-S5M	535	107	+1390-S5M	1390	278
+550-S5M	550	110	+1490-S5M	1490	298
+590-S5M	590	118	+1500-S5M	1500	300
+615-S5M	615	123	+1595-S5M	1595	319
+625-S5M	625	125	+1700-S5M	1700	340
+635-S5M	635	127	+1800-S5M	1800	360
+645-S5M	645	129	+1880-S5M	1880	376
+650-S5M	650	130	+2000-S5M	2000	400
+670-S5M	670	134



S8M 齒節距：8mm

皮帶型號	節線長mm	齒數	皮帶型號	節線長mm	齒數
+376-S8M	376	47	+1248-S8M	1248	156
+384-S8M	384	48	+1256-S8M	1256	157
+400-S8M	400	50	+1280-S8M	1280	160
+440-S8M	440	55	+1304-S8M	1304	163
+480-S8M	480	60	+1320-S8M	1320	165
+512-S8M	512	64	+1344-S8M	1344	168
+520-S8M	520	65	+1352-S8M	1352	169
+560-S8M	560	70	+1360-S8M	1360	170
+584-S8M	584	73	+1392-S8M	1392	174
+600-S8M	600	75	+1400-S8M	1400	175
+632-S8M	632	79	+1424-S8M	1424	178
+640-S8M	640	80	+1440-S8M	1440	180
+656-S8M	656	82	+1480-S8M	1480	185
+680-S8M	680	85	+1512-S8M	1512	189
+712-S8M	712	89	+1600-S8M	1600	200
+720 S8M	720	90	+1640-S8M	1640	205
+728-S8M	728	91	+1680-S8M	1680	210
+760-S8M	760	95	+1728-S8M	1728	216
+768-S8M	768	96	+1760-S8M	1760	220
+776-S8M	776	97	+1800-S8M	1800	225
+800-S8M	800	100	+1824-S8M	1824	228
+840-S8M	840	105	+1840-S8M	1840	230
+848-S8M	848	106	+1880-S8M	1880	235
+880-S8M	880	110	+1888-S8M	1888	236
+896-S8M	896	112	+1904-S8M	1904	238
+920-S8M	920	115	+1936-S8M	1936	242
+960-S8M	960	120	+2000-S8M	2000	250
+976-S8M	976	122	+2032-S8M	2032	254
+984-S8M	984	123	+2040-S8M	2040	255
+1000-S8M	1000	125	+2080-S8M	2080	260
+1032-S8M	1032	129	+2104-S8M	2104	263
+1040-S8M	1040	130	+2240-S8M	2240	280
+1056-S8M	1056	132	+2264-S8M	2264	283
+1064-S8M	1064	133	+2272-S8M	2272	284
+1080-S8M	1080	135	+2400-S8M	2400	300
+1096-S8M	1096	137	+2480-S8M	2480	310
+1104-S8M	1104	138	+2504-S8M	2504	313
+1120-S8M	1120	140	+2520-S8M	2520	315
+1136-S8M	1136	142	+2560-S8M	2560	320
+1152-S8M	1152	144	+2800-S8M	2800	350
+1160-S8M	1160	145	+2848-S8M	2848	356
+1192-S8M	1192	149	+3200-S8M	3200	400
+1200-S8M	1200	150	+3600-S8M	3600	450
+1224-S8M	1224	153	+4400-S8M	4400	550



S14M 齒節距：14mm

皮帶型號	節線長mm	齒數
+966-S14M	966	69
+1120-S14M	1120	80
+1190-S14M	1190	85
+1400-S14M	1400	100
+1610-S14M	1610	115
+1764-S14M	1764	126
+1806-S14M	1806	129
+2100-S14M	2100	150
+2240-S14M	2240	160
+2310-S14M	2310	165
+2380-S14M	2380	170
+2506-S14M	2506	179
+2660-S14M	2660	190
+3136-S14M	3136	224
+3570-S14M	3570	255



• 帶底線標記為台灣先鋒品牌之規格
•  帶+標記為德國CONTITECH品牌之規格
• 不帶標記為德國CONTITECH與台灣先鋒品牌共有之規格
